RulerSmith
在正在调试的应用上按住 Ctrl+Shift：指针下的控件会显示其大小，柔和的箭头显示与周围控件的距离。松开按键，一切随即消失。
免费 · Visual Studio 2022 和 2026 · 14 种界面语言 · 无遥测
为什么选择 RulerSmith
真实的边界，而非猜测
大小来自 UI Automation（屏幕阅读器使用的同一棵树），因此阴影、渐变和抗锯齿不会像骗过像素标尺那样骗过它。
你所写的单位
WPF 和网页以与设备无关的单位布局：76 × 32 就是你在 XAML 或 CSS 中写的值，屏幕像素（200 % 下为 152 × 64）显示在其下方。
只在按住按键时工作
在你按住按键之前，不进行任何计算或绘制。覆盖层从不接收单击或焦点，调试器暂停时它也会停下。
免费，没有附加条件
没有订阅、没有“Pro”版、不收集数据，也不会在“输出”窗口或启动时显示消息。我们唯一的请求是：在你用过一段时间之后，到 Marketplace 给个评分。支持 Visual Studio 2022 和 2026，x64 和 ARM64。
功能
- 指针下控件的大小及其类型（Button、ComboBox…），以应用的单位显示，在缩放的显示器上还显示屏幕像素。
- 与相邻控件的间距：每一侧最近的控件，没有控件时则为容器的边缘——就是你会手动画出的那些线。
- 每个监视器的 DPI：考虑每个监视器的缩放比例；WinForms 和 Win32 应用以其自身的像素测量，无论是否支持 DPI 感知。
- RulerSmith 面板：控件的名称和自动化 ID、大小、位置以及间距和它们的终点；还有测量开关和每类应用的开关。
- 柔和的出现效果：轮廓淡入，然后箭头从控件向外延伸——也可以全部同时出现，或完全不用动画。
- 与调试会话绑定：按 F5 启动，只测量被调试的应用（以及它打开的内容，如 WebView2 或 Web 项目的浏览器），随会话结束而停止。
测量
开始调试，按住 Ctrl+Shift，将指针移到应用上。新的控件会显示轮廓，其下方显示大小，间距箭头延伸到相邻控件；数字随指针从一个控件移到另一个控件。
| 屏幕上显示 | 含义 |
|---|---|
| 细轮廓 | 指针下控件的边界。按钮内的文本或图标算作按钮本身。 |
| Button 76 × 32 152 × 64 px · 200 % | 类型和以应用单位表示的大小；在缩放的显示器上，第二行显示屏幕像素和缩放比例。 |
| 实线箭头 | 到该侧最近控件的间距。相互接触的控件不显示箭头。 |
| 虚线箭头 | 该侧没有控件：到容器边缘（窗口的工作区）的间距。 |
RulerSmith 面板
调试 → RulerSmith 面板（也位于 视图 → 其他窗口）。工具栏可打开和关闭测量——与“调试”工具栏上的 测量布局 是同一个开关——也可以分别控制每类应用：WPF、WinForms、Win32、Web。下方是最近一次测量：控件的名称和自动化 ID（可据此在 XAML 中找到该控件）、大小、在窗口中的位置，以及每个间距和它终止于的控件。状态行说明为什么没有绘制任何内容：未在调试、在断点处暂停，或测量已关闭。
支持哪些应用
RulerSmith 通过 UI Automation 读取控件，因此它测量的是应用在其中公开的内容——标准控件默认就会公开。
| 应用 | 说明 |
|---|---|
| WPF | 单位与设备无关。Visual Studio 覆盖在被调试 WPF 应用上的半透明 XAML 工具栏会被跳过；选项卡中的内容可以找到。 |
| Windows Forms | 单位是应用的像素：支持 DPI 感知的应用为 1:1，不支持的应用由 Windows 拉伸。 |
| Win32, MFC | 使用 CreateWindow 创建的窗口和来自资源的对话框：按钮、编辑框、组合框、列表、树。 |
| 网页 | 调试时的 Edge、Chrome 和 Firefox——Visual Studio 经常在已运行的浏览器中打开 Web 项目。单位是 CSS 像素。面板中的 Web 开关可将其关闭。 |
不支持：WinUI、UWP 和 MAUI。不创建自动化对等体的自定义控件对 UI Automation 不可见，此时测量的是它的容器。
设置

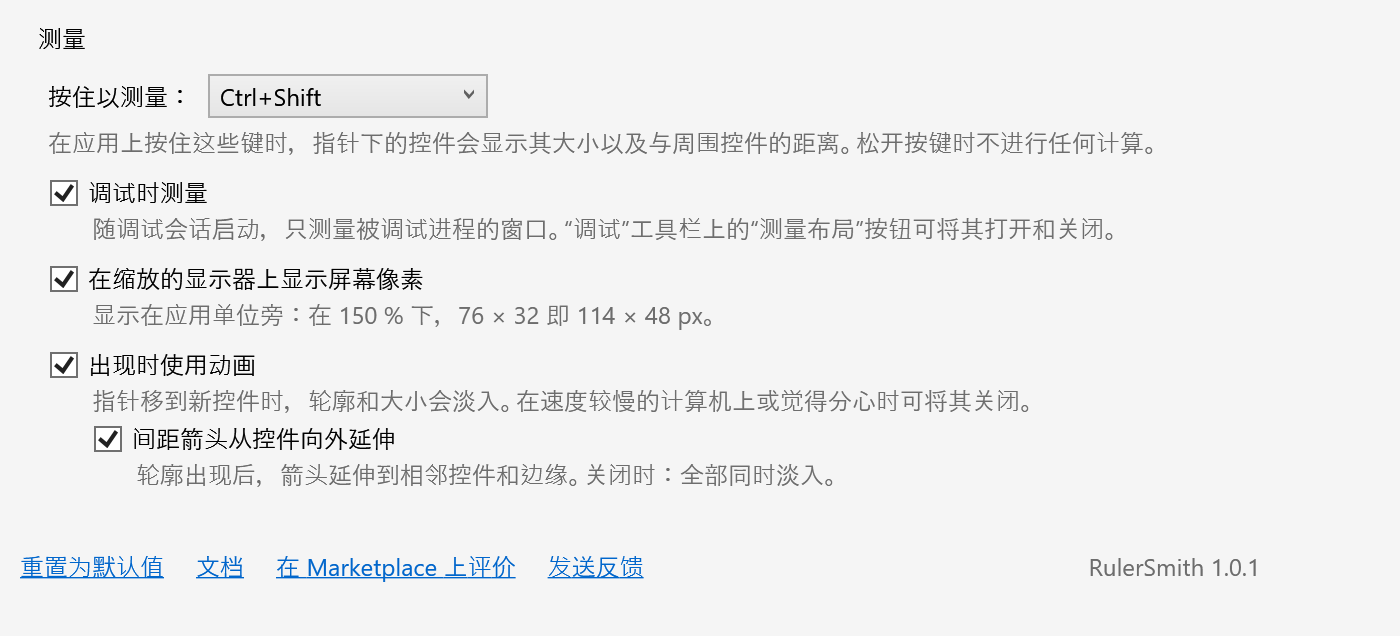

工具 → 选项 → SmithWorks → RulerSmith。每个选项都有说明。
| 选项 | 默认值 |
|---|---|
| 按住以测量 | Ctrl+Shift |
| 调试时测量 | 开 |
| 在缩放的显示器上显示屏幕像素 | 开 |
| 出现时使用动画 | 开 |
| 间距箭头从控件向外延伸 | 开 |
| 请求在 Marketplace 上评分 | 开 |
设置保存在 %LocalAppData%\RulerSmith 中。
常见问题
RulerSmith 会发送数据吗？
不会。一切都在你的计算机上进行：一个小型覆盖层进程通过 UI Automation 读取控件并在屏幕上绘制。没有网络请求，没有遥测。
为什么只有整个窗口（或一个大面板）显示轮廓？
应用没有向 UI Automation 公开其中的控件——通常是没有自动化对等体的自定义控件。在这类控件中重写 OnCreateAutomationPeer 即可使其可测量，同时也让屏幕阅读器可以访问。
按住按键时什么都没有绘制。
请检查调试会话是否正在运行且未暂停，以及面板的状态行是否显示 正在测量。某类应用可能已在面板中关闭。其他程序可能使用了相同的按键：请在设置中选择其他组合键。
为什么在断点处会停止？
暂停的应用无法响应 UI Automation。覆盖层会停下，直到你继续（F5）。
将来会支持 WinUI、UWP 或 MAUI 吗？
暂时不会。如果你需要，请在 Feedback 仓库中告诉我们。
可以在没有 Visual Studio 的情况下测量应用吗？
可以：运行扩展文件夹中的 RulerSmith.Overlay.exe。它驻留在通知区域，在按住按键时测量任何窗口。
在哪里报告问题或提出功能建议？
请在 GitHub 上的 Feedback 仓库中提交 issue——那里有用于报告错误和提出建议的表单（如有私密名称，请先替换）。也可以使用 Marketplace 上的 Q&A 选项卡。
更新日志
1.0.2
- 在扩展确实有用之后，一次性请求在 Marketplace 上评分——可选择“以后再说”或“不再询问”，也可以在选项中关闭。
1.0.1
- 设置中新增“在 Marketplace 上评价”链接。
1.0.0
- 首个公开版本。
